铰链安装方法及图解大弯、中弯、直弯三种铰链结构

posted in: 五金 | 0

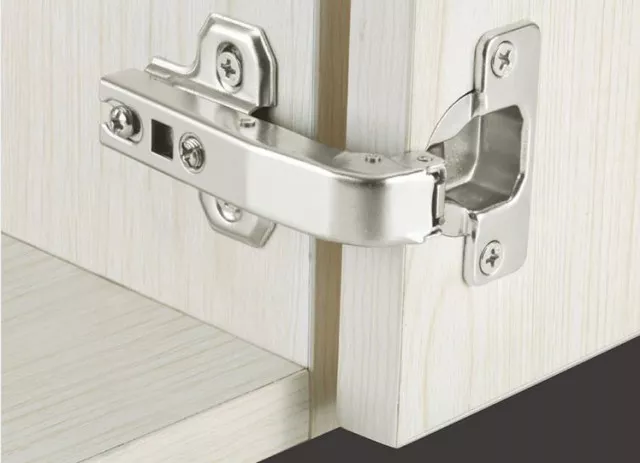

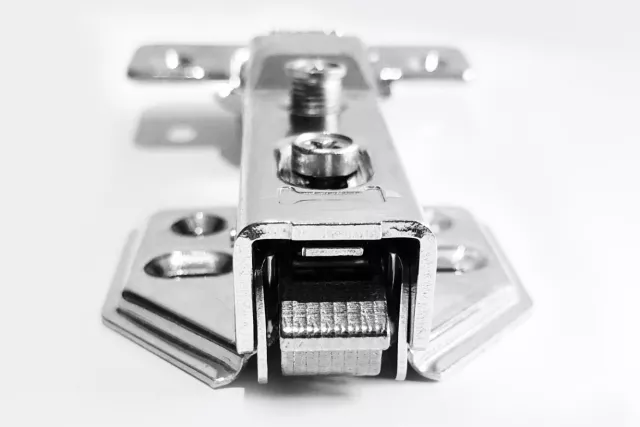

铰链是用来连接柜体与门板的机械装置,在家具行业中使用频繁。

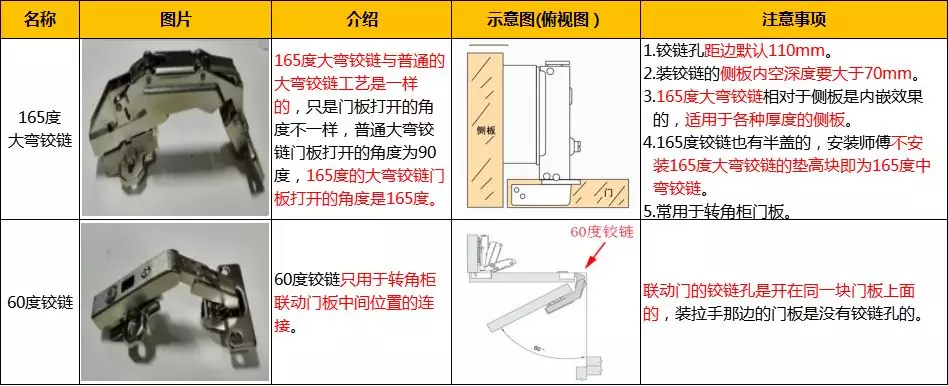

铰链用途介绍:

铰链合页柜门怎么算柜门尺寸_柜门合页铰链调整_柜门合页铰链尺寸规格尺寸

柜门合页铰链尺寸规格尺寸_柜门合页铰链调整_铰链合页柜门怎么算柜门尺寸

柜门合页铰链调整_铰链合页柜门怎么算柜门尺寸_柜门合页铰链尺寸规格尺寸

柜门合页铰链调整_柜门合页铰链尺寸规格尺寸_铰链合页柜门怎么算柜门尺寸

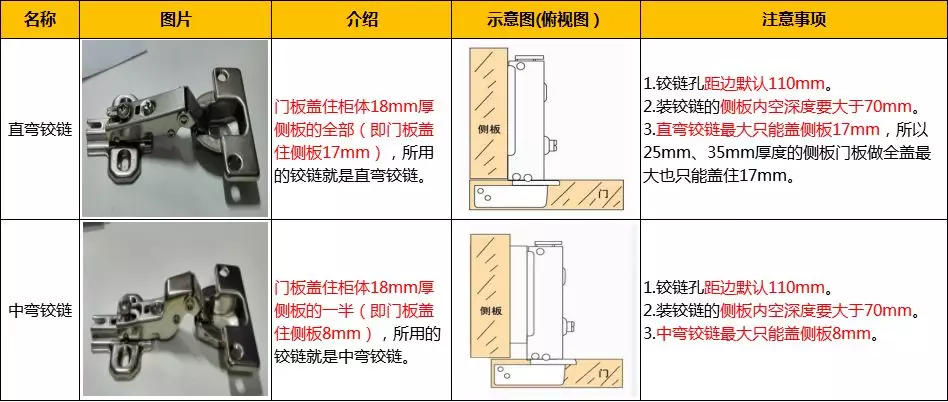

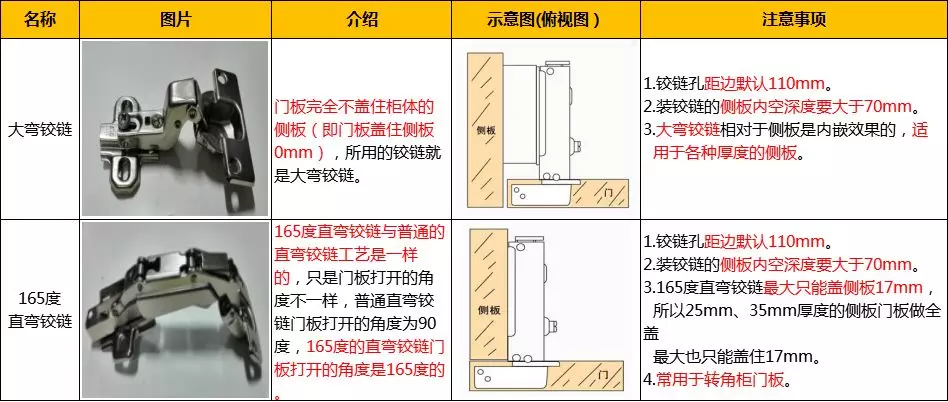

图解大弯、中弯、直弯三种铰链结构:

直弯、中弯、大弯铰链是属于普通铰链,开合时不具备缓冲效果,如需要缓冲效果则需要配阻尼器。

柜门合页铰链尺寸规格尺寸_柜门合页铰链调整_铰链合页柜门怎么算柜门尺寸

铰链规格

铰链规格是一个非常重要的前提,毕竟能够安装成功才是目的,那么市场上的规格有哪些呢?其实很多的门窗和铰链之间也有了某种联系,所以规格有着一定的标准,主要的规格有3*3*2.2mm、3.5*3.5*2.2mm、4*4*2.2mm、4*3*2.1mm、4*3*2.5mm、4*3.5*2.7mm,4*4*2.7mm等等。

铰链合页柜门怎么算柜门尺寸_柜门合页铰链调整_柜门合页铰链尺寸规格尺寸

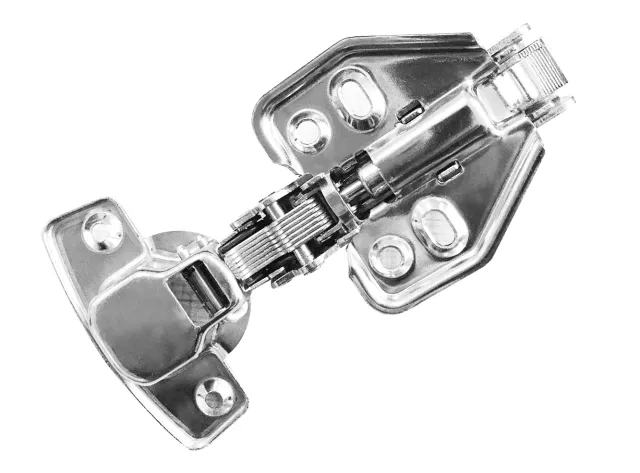

铰链一般可分为3大主体结构组成: 铰链头(铁头), 本体, 底座。

1.本体: 主要关系到盖门的多少;

2.底座: 主要功能将门板固定锁于柜体;

3.铁头:铁头主要功能为固定门板之用。

柜门合页铰链调整_柜门合页铰链尺寸规格尺寸_铰链合页柜门怎么算柜门尺寸

橱柜门铰链安装方法:

1、最小门边距:

首先我们要确定要安装的橱柜门之间的最小门边距,不然两扇门老是“打架”就不美观也不实用了。最小门边距要根据铰链的类型,铰杯边距和柜门厚度来选取数值。例如:门板厚度为19mm,铰杯边距为4mm,那么最小门边距为2mm。

建议根据实际情况安装试验确定

2、铰链个数的选取

橱柜链接选用数量要根据实际安装实验来确定,门板配用的铰链数量取决于门板的宽度和高度、门板的重量、门板的材质。例如:高度为1500mm,重量在9-12kg之间的门板,应该选用3个铰链。

3、橱柜形状相适应的铰链:

带两个内置可转动拉篮的橱柜,需要同时固定门板和门框,最重要的是由于内置拉篮决定了它的开启角度要非常大,那么铰链的曲度就一定要足够大,才能保证可以自由地将柜门开启至合适的角度,方便地取放任何物品。

4、铰链安装方式的选取:

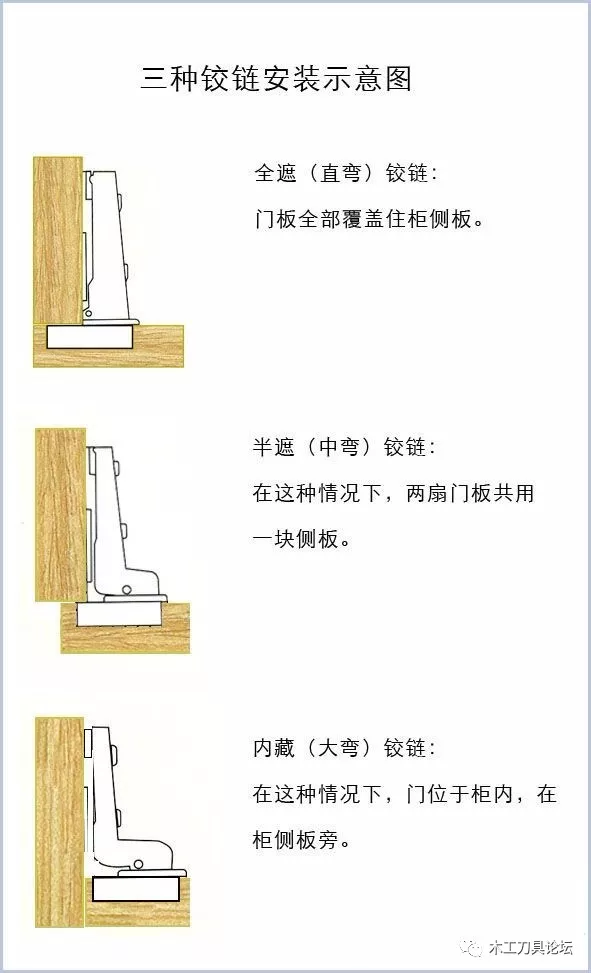

开门按门边与旁板侧边的位置分,又有全盖门、半盖门和内嵌门三种安装方式。全盖门基本上盖住了旁板;半盖门则盖过了旁板的一半,特别适用于中间有隔板,需要安装三扇门以上的柜子;内嵌门则装在两旁板之内。

5、橱柜门铰链安装全过程:

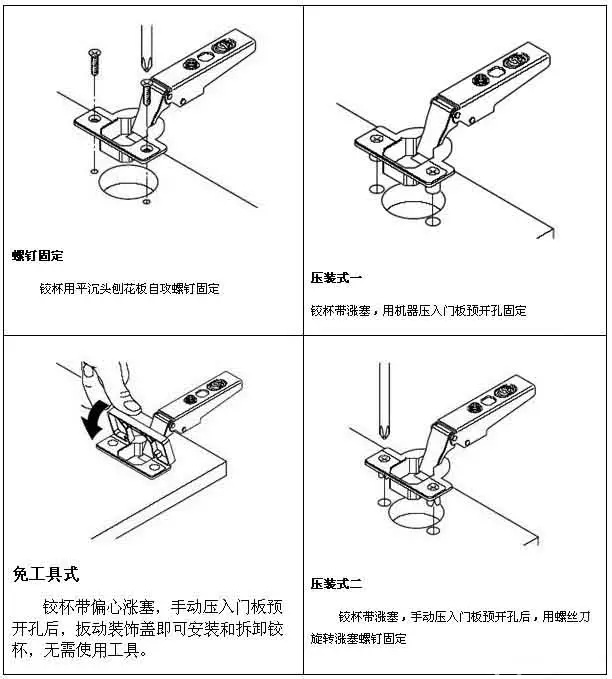

①铰杯安装方法

柜门合页铰链调整_铰链合页柜门怎么算柜门尺寸_柜门合页铰链尺寸规格尺寸

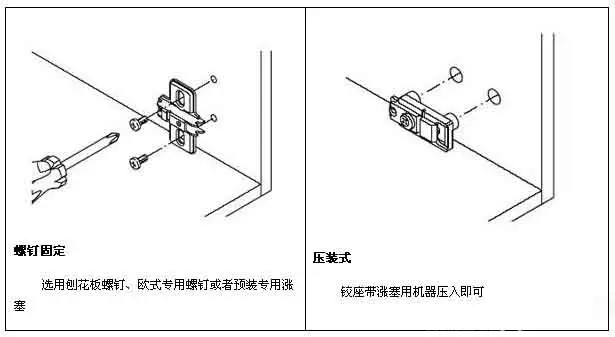

②铰座安装方式

铰链合页柜门怎么算柜门尺寸_柜门合页铰链尺寸规格尺寸_柜门合页铰链调整

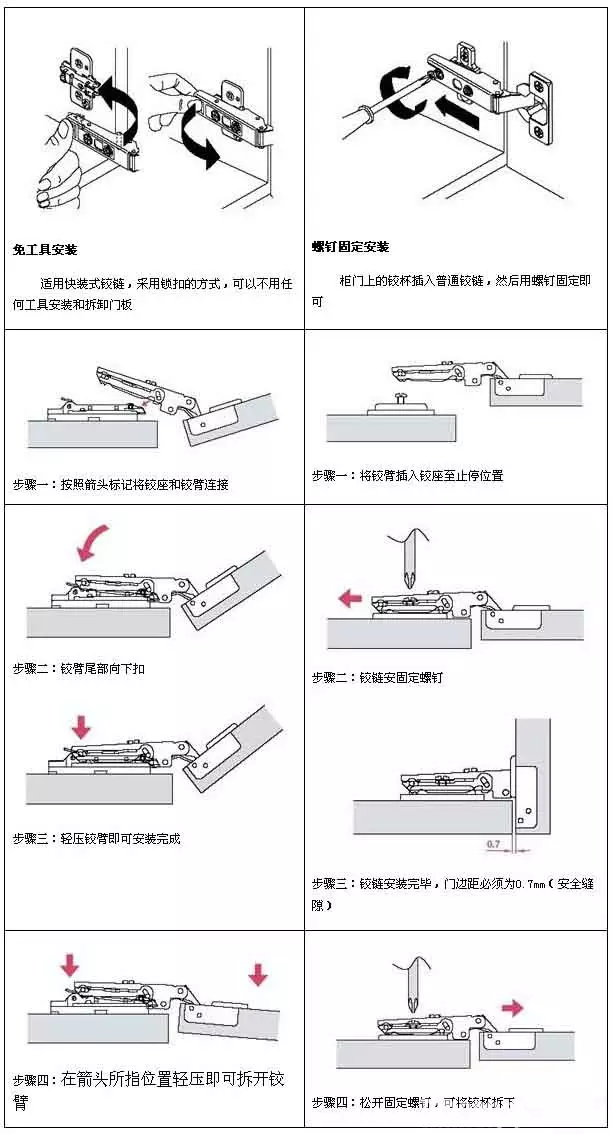

③柜门铰链安装

柜门合页铰链调整_铰链合页柜门怎么算柜门尺寸_柜门合页铰链尺寸规格尺寸

6、门板的调节:

通过松开铰座上的固定螺钉,前后滑动铰臂位置,有2.8mm的调节范围。调节完毕后,必须重新拧紧螺钉。

①普通铰座的前后调节:通过松开铰座上的固定螺钉,前后滑动铰臂位置,有2.8mm的调节范围。调节完毕后,必须重新拧紧螺钉。

②使用十字形快装铰座的前后调节:这种十字形快装式铰座上有一个螺钉带动的偏心凸轮,转动凸轮可以在-0.5mm到+2.8mm的范围内调节,无需松开其它固定螺钉。

柜门合页铰链尺寸规格尺寸_铰链合页柜门怎么算柜门尺寸_柜门合页铰链调整

③使用一字形快装铰座的前后调节:这种一字形快装式铰座上有一个螺钉带动的偏心凸轮,转动凸轮可以在-0.5mm到+2.8mm的范围内调节,无需松开其它固定螺钉。

④门板侧边调节:铰链安装完毕后,在不做任何调节前,门边距应为0.7mm。这样铰臂上的调节螺钉可以在-0.5mm到+4.5mm的范围内调整。如果使用厚门铰链或者窄门框铰链的话,这个参数范围减少到-0.15mm。
